Descrição
Informações gerais sobre o produto:

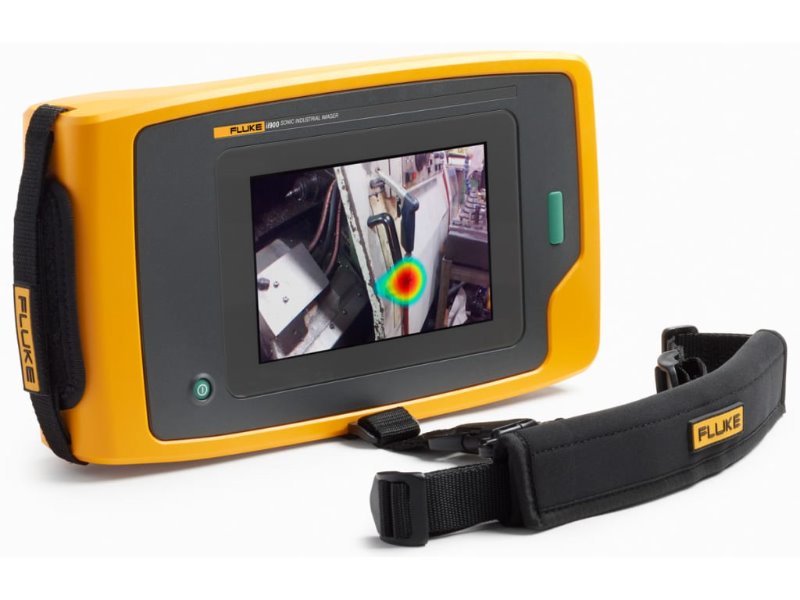

Gerador de Imagens Industrial Ultrassônico Fluke ii900

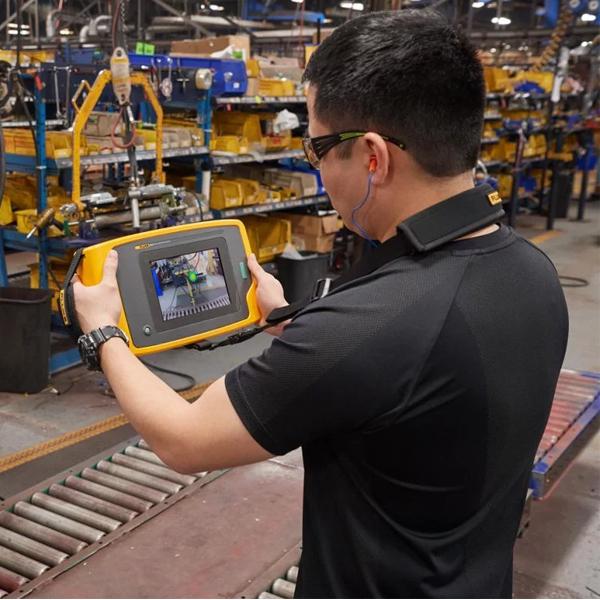

Equipado com uma matriz de microfones para um campo de visão expandido, o Gerador de Imagens Industrial Ultrassônico portátil Fluke ii900 permite que as equipes de manutenção localizem com rapidez e precisão vazamentos de ar e vácuo em sistemas de ar comprimido, mesmo em ambientes barulhentos. Projetada especificamente para ambientes de produção barulhentos, a tecnologia SoundSight™ é simples de aprender e fácil de implementar. A tela sensível ao toque LCD de 7" mostra a sobreposição da tecnologia SoundMap™ em uma imagem visual para a rápida identificação da localização do vazamento. A interface intuitiva e simples permite que os técnicos isolem a frequência de som do vazamento para filtrar o ruído de fundo. Mesmo durante o pico de operações, a equipe pode inspecionar a fábrica inteira em questão de horas. Pela primeira vez, você pode rápida e facilmente identificar os reparos necessários nos vazamentos de ar e garantir uma operação eficiente e com a conta de energia reduzida. As imagens podem ser salvas e exportadas para fins de relatório. Nunca mais deixe os vazamentos de ar passarem despercebidos.
Especificações: Gerador de Imagens Industrial Ultrassônico Fluke ii900
Sensores Nº de microfones 64 microfones digitais MEMS Faixa de frequência 2 kHz até 52 kHz Sensibilidade da pressão sonora Detecta um vazamento de 0,005 CFM a 100 psi a uma distância de até 10 metros (32,8 pés)
(Detecta um vazamento de 2,5 cm3/s a 7 bar de até 10 m) Faixa de distância de operação 0,5 a > 70 metros (1,6 a > 164 pés)* Campo de Visão 63 ° ± 5 ° Taxa de quadros mínima 12,5 QPS *Dependendo das condições do ambiente
Câmera digital integrada (luz visível) Campo de Visão (FOV) 63 ° ± 5 ° Foco Lente fixa Zoom 3x zoom digital
Visor LCD de 7'' com luz de fundo, legível sob a luz solar Resolução 1280 x 800 (1.024.000 pixels) Tela sensível ao toque Capacitiva Imagem Acústica Sim, imagem SoundMap™ ID do Ativo Identificação de ativos com base em QR code Notas em foto Até 4 notas em fotos para referência Fonte Exibir fontes simples ou múltiplas Perfil Perfils de predefinição de captura
Armazenamento de imagem Capacidade de armazenamento 20 GB Formato da imagem Combinação visual e SoundMap™ .JPG ou .PNG Formato do vídeo Combinação visual e SoundMap™ .MP4 Duração do vídeo 5 minutos no máximo Exportação digital USB-C para transferência de dados
Medições Acústicas Faixa de pressão sonora (típica) 15,4 dB a 115,2 dB SPL (±1 dB) a 2 kHz
5,6 dB a 102,5 dB SPL (±2 dB) a 19 kHz
28,4 dB a 131,1 dB SPL (±1 dB) a 35 kHz
41,8 dB a 133,1 dB SPL (±3 dB) a 52 kHz Ganho de dB máx./mín. automático Automático ou manual, selecionável pelo usuário Seleção da função de frequência Selecionável pelo usuário por meio de predefinições feitas pelo usuário ou por entrada manual
Software Fácil de usar Interface do usuário intuitiva Gráficos de tendências Frequência e escala de dB Marcadores de ponto Leitura de nível de dB no ponto central da imagem
Bateria Baterias (substituíveis em campo, recarregáveis) Bateria de íons de lítio recaregável Duração da bateria ≥6 horas (o produto inclui bateria sobressalente) Tempo de carregamento da bateria 3 horas Sistema de carregamento da bateria Carregador externo
Especificações Gerais Paletas padrão 3: Escala de Cinza, Arco, Azul-Vermelho Temperatura de Funcionamento 0 °C a 40 °C (32 °F a 104 °F) Temperatura de Armazenamento -20 °C a 70 °C (-4 °F a 158 °F) Sem baterias Umidade relativa 10% a 95% sem condensação Dimensões (A x L x C) 186 mm x 322 mm x 68 mm (7,3 pol x 12,7 pol x 2,7 pol) Peso (bateria incluída) 2,15 kg (4,74 libras) Grau de Proteção (IP) Proteção IP40 Garantia 2 anos Notificação de diagnóstico automático Teste de integridade da matriz para identificar quando a matriz de microfones precisa de atenção Idiomas compatíveis Holandês, inglês, finlandês, francês, alemão, italiano, japonês, coreano, polonês, português, russo, chinês simplificado, espanhol, sueco, chinês tradicional Em conformidade com a diretiva RoHS Sim
Segurança Segurança geral IEC 61010-1 Compatibilidade eletromagnética (EMC) Internacional IEC 61326-1: Ambiente eletromagnético portátil IEC 61326-2-2
CISPR 11: Grupo 1, Classe A Coreia (KCC) Equipamento de Classe A (Equipamento para transmissão e comunicação industrial) EUA (FCC) 47 CFR 15 subparte B. Este produto é considerado um dispositivo isento de acordo com a cláusula 15.103.
| Sensores | |
|---|---|

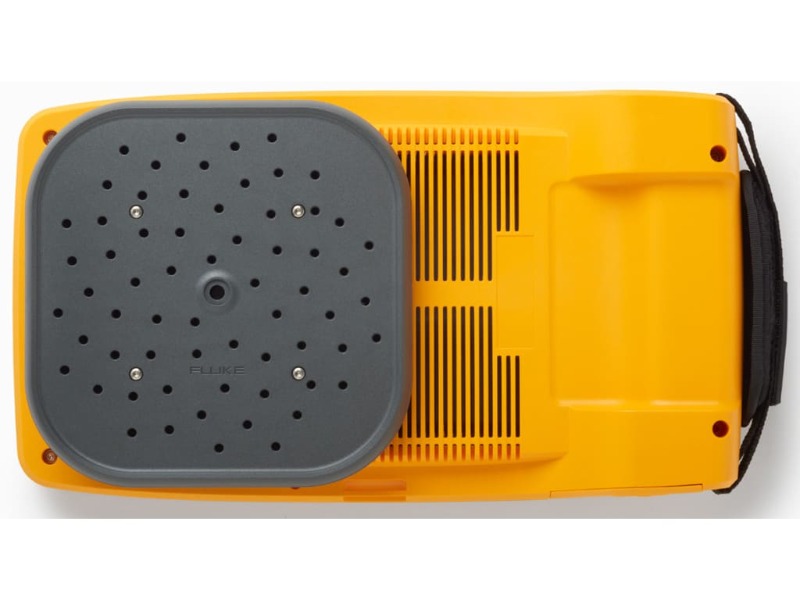

| Nº de microfones | 64 microfones digitais MEMS |
| Faixa de frequência | 2 kHz até 52 kHz |
| Sensibilidade da pressão sonora | Detecta um vazamento de 0,005 CFM a 100 psi a uma distância de até 10 metros (32,8 pés) (Detecta um vazamento de 2,5 cm3/s a 7 bar de até 10 m) |
| Faixa de distância de operação | 0,5 a > 70 metros (1,6 a > 164 pés)* |
| Campo de Visão | 63 ° ± 5 ° |
| Taxa de quadros mínima | 12,5 QPS |
| *Dependendo das condições do ambiente | |
| Câmera digital integrada (luz visível) | |
|---|---|
| Campo de Visão (FOV) | 63 ° ± 5 ° |
| Foco | Lente fixa |
| Zoom | 3x zoom digital |
| Visor | LCD de 7'' com luz de fundo, legível sob a luz solar |
|---|---|
| Resolução | 1280 x 800 (1.024.000 pixels) |
| Tela sensível ao toque | Capacitiva |
| Imagem Acústica | Sim, imagem SoundMap™ |
| ID do Ativo | Identificação de ativos com base em QR code |
| Notas em foto | Até 4 notas em fotos para referência |
| Fonte | Exibir fontes simples ou múltiplas |
| Perfil | Perfils de predefinição de captura |
| Armazenamento de imagem | |
|---|---|
| Capacidade de armazenamento | 20 GB |
| Formato da imagem | Combinação visual e SoundMap™ .JPG ou .PNG |
| Formato do vídeo | Combinação visual e SoundMap™ .MP4 |
| Duração do vídeo | 5 minutos no máximo |
| Exportação digital | USB-C para transferência de dados |
| Medições Acústicas | |
|---|---|
| Faixa de pressão sonora (típica) | 15,4 dB a 115,2 dB SPL (±1 dB) a 2 kHz 5,6 dB a 102,5 dB SPL (±2 dB) a 19 kHz 28,4 dB a 131,1 dB SPL (±1 dB) a 35 kHz 41,8 dB a 133,1 dB SPL (±3 dB) a 52 kHz |
| Ganho de dB máx./mín. automático | Automático ou manual, selecionável pelo usuário |
| Seleção da função de frequência | Selecionável pelo usuário por meio de predefinições feitas pelo usuário ou por entrada manual |
| Software | |
|---|---|
| Fácil de usar | Interface do usuário intuitiva |
| Gráficos de tendências | Frequência e escala de dB |
| Marcadores de ponto | Leitura de nível de dB no ponto central da imagem |
| Bateria | |
|---|---|
| Baterias (substituíveis em campo, recarregáveis) | Bateria de íons de lítio recaregável |
| Duração da bateria | ≥6 horas (o produto inclui bateria sobressalente) |
| Tempo de carregamento da bateria | 3 horas |
| Sistema de carregamento da bateria | Carregador externo |
| Especificações Gerais | |
|---|---|
| Paletas padrão | 3: Escala de Cinza, Arco, Azul-Vermelho |
| Temperatura de Funcionamento | 0 °C a 40 °C (32 °F a 104 °F) |
| Temperatura de Armazenamento | -20 °C a 70 °C (-4 °F a 158 °F) Sem baterias |
| Umidade relativa | 10% a 95% sem condensação |
| Dimensões (A x L x C) | 186 mm x 322 mm x 68 mm (7,3 pol x 12,7 pol x 2,7 pol) |
| Peso (bateria incluída) | 2,15 kg (4,74 libras) |
| Grau de Proteção (IP) | Proteção IP40 |
| Garantia | 2 anos |
| Notificação de diagnóstico automático | Teste de integridade da matriz para identificar quando a matriz de microfones precisa de atenção |
| Idiomas compatíveis | Holandês, inglês, finlandês, francês, alemão, italiano, japonês, coreano, polonês, português, russo, chinês simplificado, espanhol, sueco, chinês tradicional |
| Em conformidade com a diretiva RoHS | Sim |
| Segurança | |
|---|---|
| Segurança geral | IEC 61010-1 |
| Compatibilidade eletromagnética (EMC) Internacional | IEC 61326-1: Ambiente eletromagnético portátil IEC 61326-2-2 CISPR 11: Grupo 1, Classe A |
| Coreia (KCC) | Equipamento de Classe A (Equipamento para transmissão e comunicação industrial) |
| EUA (FCC) | 47 CFR 15 subparte B. Este produto é considerado um dispositivo isento de acordo com a cláusula 15.103. |
